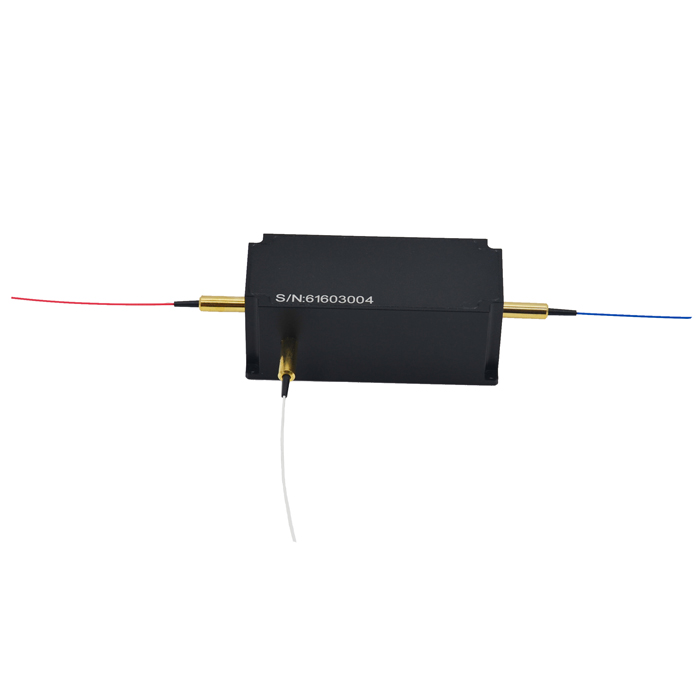

产品名称 : 780 830 850nm光纤环形器
产品型号：MCCIR-780
工作波长:780nm 830nm 850nm
功率 : 300mW 1W 2W 5W 10W
光纤类型 : Hi780
780 830 850nm三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很??；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。
|
参数
|
单位
|
数值
|
|
方向性
|
-
|
Port 1 to Port 2 to Port 3
|
|
中心波长
|
nm
|
780 830 850
|
|
工作带宽
|
nm
|
±20
|
|
典型峰值隔离度
|
dB
|
>20
|
|
最小隔离度@23℃,全波长
|
dB
|
>18
|
|
典型插入损耗@23℃
|
dB
|
1.5
|
|
最大插入损耗
|
dB
|
1.8
|
|
最小串扰
|
dB
|
45
|
|
回波损耗
|
dB
|
45
|
|
偏振相关损耗@23℃
|
dB
|
0.2
|
|
承受功率
|
W
|
0.5 其它
|
|
光纤类型
|
-
|
Hi780或其它
|
|
光纤长度
|
m
|
1或其它
|
|
连接头类型
|
-
|
FC/APC或者其它
|
|
最大拉力
|
N
|
5
|
|
封装尺寸
|
mm
|
(L)72x(W)34x(H)33
|
|
工作温度
|
℃
|
0 ～ + 70
|
|
储存温度
|
℃
|
-40 ～ +85
|
|
MCCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
类型
|
工作波长
|
功率类型
|
承受功率
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
3-三端口
4-四端口
|
780-780nm
830-830nm
850-850nm
S-其它
|
P-脉冲
C-连续
|
0.5-500mW
01-1W
S-其它
|
1-Hi780
2-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um松套管
S-其它
|
NN-None
FU-FC/PC
FA-FC/APC
SU-SC/PC
S-其它
|
