产品名称 : 780 830 850nm光纤耦合器
产品型号：MCFBT
工作波长:780nm 830nm 850nm
功率 : 300mW 1W 2W 5W
光纤类型 : HI780
铭创光电生产的熔融拉锥光纤耦合器（也称拉锥分路器，FBT Coupler），能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，进行光功率的再分配，可以根据需要实时监控，制作不等分分光器，有单窗，双窗和三窗等多种形式，熔融拉锥分路器广泛用于光纤激光器、通信系统和OCT系统中。
|
参数
|
单位
|
数值
|
|
|
P级
|
A级
|
||
|
工作波长
|
nm
|
780,850
|
|
|
结构
|
1x2或2x2
|
||
|
带宽
|
nm
|
±10
|
|
|
分光比
|
%
|
01/99,05/95,10/90或其他
|
|
|
附加损耗（典型值）
|
dB
|
0.15
|
0.25
|
|
附加损耗（最大值）
|
dB
|
0.3
|
0.4
|
|
偏振相关损耗（PDL）
|
dB
|
0.15
|
0.15
|
|
承受功率
|
W
|
0.5/1/5
|
|
|
连接头
|
/
|
FC/APC或其它
|
|
|
光纤类型
|
/
|
Hi780或其它
|
|
|
光纤长度
|
m
|
1或其它
|
|
|

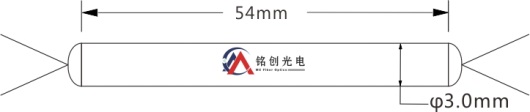

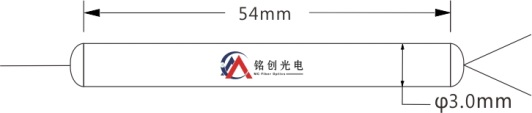

封装尺寸
|
mm
|
φ3.0x54或其它
|
|
|
工作温度
|
℃
|
-40 ～ + 85
|
|
|
储存温度
|
℃
|
-50 ～ +85
|
|
|
分光比
|
插入损耗
|
|||
|
P级
|
A级
|
|||
|
端口配置
|
Output1
|
Output2
|
Output1
|
Output2
|
|
50/50
|
3.8
|
3.8
|
4.0
|
4.0
|
|
40/60
|
4.8
|
3.0
|
5.0
|
3.2
|
|
30/70
|
6.3
|
2.2
|
6.5
|
2.4
|
|
20/80
|
8.2
|
1.7
|
8.5
|
1.9
|
|
10/90
|
11.8
|
1.4
|
12.0
|
1.6
|
|
5/95
|
15.0
|
1.0
|
15.2
|
1.2
|
|
4/96
|
16.5
|
0.95
|
16.7
|
1.1
|
|
3/97
|
17.5
|
0.9
|
17.7
|
1.0
|
|
2/98
|
19.0
|
0.85
|
19.2
|
0.95
|
|
1/99
|
22.5
|
0.75
|
22.8
|
0.82
|
|
0.1/99.9
|
31
|
0.6
|
31.3
|
0.6
|
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
端口
|
波长
|
级别
|
分光比
|
封装
|
光纤长度
|
连接头
|
|
|
0102-1x2
0202-2x2
|
0780-780nm
0850-850nm
S-其它
|
P-P级
A-A级
|
50-50/50
40-40/60
30-30/70
20-20/80
10-10/90
05-5/95
03-3/97
02-2/98
01-1/99
S-其它
|
1-Φ3.0*54mm
2-Φ3.0*70mm
S-其它
|
05-0.5m
10-1.0m
15-1.5m
S-其它
|
NN-None
FA-FC/APC
FU-FC/UPC
SU-SC/UPC
SA-SC/APC
LC-LC/PC
ST-ST/PC
S-其它
|
