模场适配器您当前所在位置：首页 > 产品中心 > 无源产品 > 模场适配器 > 保偏包层功率剥离器&模场适配器

产品名称 : 保偏包层功率剥离器&模场适配器

产品型号：MCPMCPS&MFA-976-1064-F-030-P9-10/125PMDC-P3-10

工作波长:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : PM980 PLMA-GDF-10/125-M

咨询热线
0755-23736280

在高功率光纤激光器和光纤放大器中，泵浦光与信号光在掺杂光纤中经过能量交换，泵浦减弱，信号增强，泵浦能量无法全部被吸收，总会有所残留，并在双包层光纤的外包层中传输（如793nm，808nm，915nm, 940nm, 976nm等），这部分能量往往是不需要的，而且可能对后续器件造成伤害，用包层功率剥离器（CPS）可以有效“剥除”包层内的残余泵浦甚至是内包层返回的反射信号光，而在纤芯中传输的信号光能够被很好的保持，包括信号光功率和光束质量因子（M²）。

模场适配器(MFA)连接两种具有不同模场直径（MFD）和数值孔径（NA）)光纤时，可以使得基模信号在熔接点出得到最大限度的通过率；我们可以把CPS&MFA这两个个功能器件集成到一起，减少熔接损耗和产品尺寸空间。

产品特点	应用领域
插入损耗低	光纤激光器
高隔离度	光纤放大器
高稳定性和可靠性	科学研究

产品指标

参数	单位	数值
信号波长	nm	1064/1080/1550/2000
泵浦波长范围	nm	780-1000nm
包层光剥除能力（最小值）	dB	18-20
输入输出光纤类型	/	具体见下表
最小插入损耗	dB	0.2
最大插入损耗	dB	0.7
最小消光比	dB	18（for PM光纤）
剥离功率	W	10,20,50
光纤长度	m	1或其它
封装尺寸	mm	80X12X8 100X15X10
工作温度	℃	0～+50
储存温度	℃	-20～+75

测温环境在25℃；光纤保偏非保偏可选

1.0um性能参数指标@正向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1020-1080	SM980-PS-U250(PM980) or PM980-XP	PM10/125um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		PM15/130um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		PM20/125um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		PM20/250um,NA0.065/0.46	≤0.5	20dB	30W
1020-1080		PM20/400um,NA0.065/0.46	≤0.5	20dB	30W
1020-1080	PM10/125um,NA0.08/0.46 or PM1060L	PM15/130um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		PM20/125um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		PM20/250um,NA0.065/0.46	≤0.5	20dB	50W
1020-1080		PM30/250um,NA0.06/0.46	≤0.5	20dB	100W
1020-1080		PM20/400um,NA0.065/0.46	≤0.5	18dB	100W

1.5um性能参数指标@正向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1530-1570	PM1550	PM-GDF-1550	≤0.5	20dB	30W
1530-1570	PM-GDF-1550	PM12/130um,NA0.20/0.46	≤0.5	20dB	30W
1530-1570	PM12/130um,NA0.20/0.46	PM25/300um,NA0.09/0.46	≤0.5	20dB	30W

2.0um性能参数指标@正向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1950-2050	PM1950	PM10/130um,NA0.15/0.46	≤0.5	20dB	30W
1950-2050	PM10/130um,NA0.15/0.46	PM25/250um,NA0.09/0.46	≤0.5	20dB	30W

1.0um性能参数指标@后向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1020-1080	PM10/125um,NA0.08/0.46	SM980-PS-U250(PM980) or PM980-XP	≤0.5	20dB	30W
1020-1080	PM15/130um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	PM20/125um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	PM25/250um,NA0.065/0.46		≤0.5	20dB	30W
1020-1080	PM20/400uum,NA0.065/0.46		≤0.5	18dB	50W
1020-1080	PM15/130um,NA0.08/0.46	PM10/125um,NA0.08/0.46 or PM1060L	≤0.5	20dB	30W
1020-1080	PM20/125um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	PM25/250um,NA0.065/0.46		≤0.5	20dB	50W
1020-1080	PM30/250um,NA0.06/0.46		≤0.5	20dB	50W
1020-1080	PM20/400um,NA0.065/0.46		≤0.5	18dB	50W

1.5um性能参数指标@后向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1530-1570	PM-GDF-1550	PM1550	≤0.5	20dB	10W
1530-1570	PM12/130um,NA0.20/0.46	PM-GDF-1550	≤0.5	20dB	10W
1530-1570	PM25/300um,NA0.09/0.46	PM12/130um,NA0.20/0.46	≤0.5	20dB	10W

2.0um性能参数指标@后向传输

工作波长(nm)	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1950-2050	PM10/130um,NA0.15/0.46	PM1950	≤0.5	20dB	20W
1950-2050	PM25/250um,NA0.09/0.46	PM10/130um,NA0.15/0.46	≤0.5	20dB	50W
1950-2050	PM25/250um,NA0.09/0.46	PM1950	≤0.5	18dB	20W

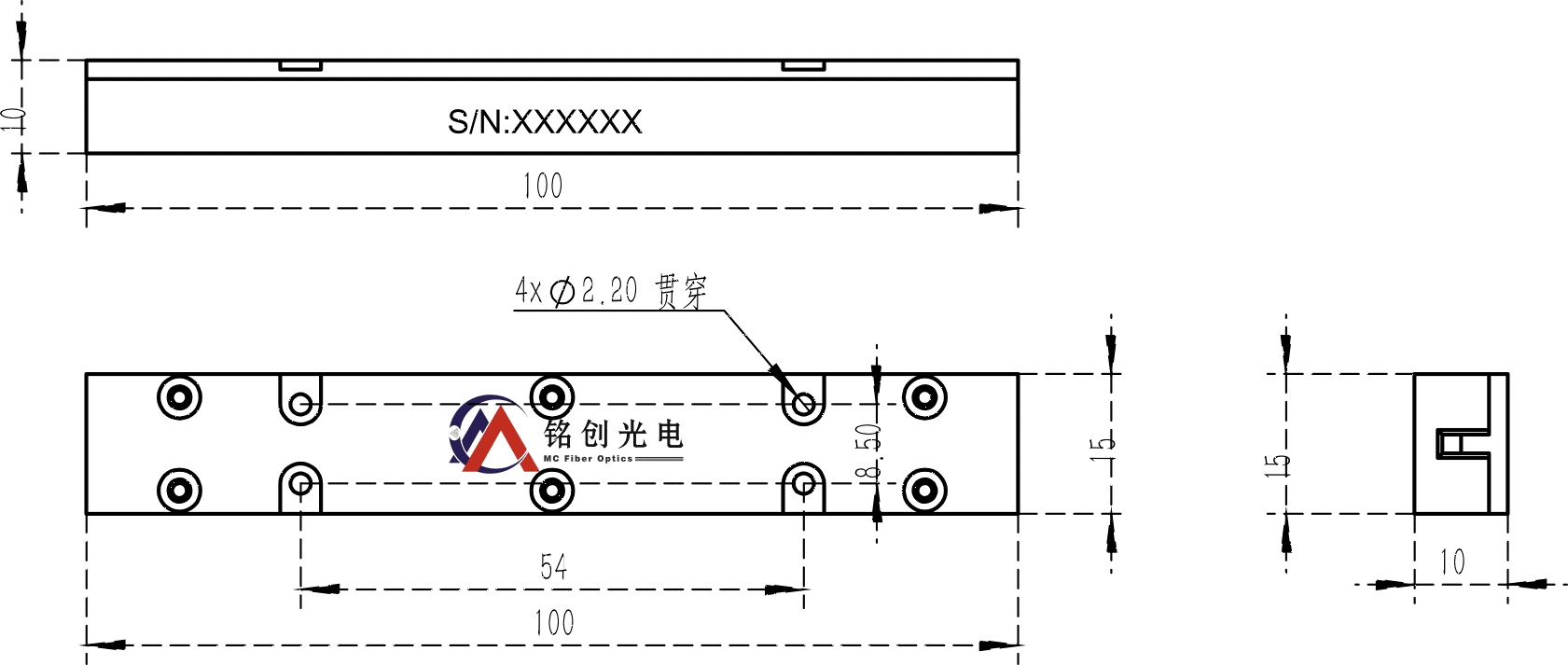

封装尺寸

封装形式	P1	P2	P3	P4
尺寸（mm）	50x5x5	65x12x7	80x12x8	100x15x10

具体什么封装尺寸根据功率大小来确定，下单前需要跟我们来确认，如果剥离功率超过100W建议选择水冷封装结构

选型信息

MCPMPS&MFA	①	②	③	④	⑤	⑥	⑦	⑧
	泵浦波长	信号波长	信号方向	剥离功率	输入光纤	输出光纤	光纤长度	封装类型
	793-793nm 915-915nm 976-976nm S-其它	1064-1064nm 1550-1550nm 2000-2000nm S-其它	F-正向 B-后向	20-20W 30-30W 50-50W 100-100W S-其它	P9-PM980 P15-PM1550 P19-PM1950 P10/125/08D-PM10/125um,NA0.08/0.46 P10/130/15D-PM10/130um,NA0.15/0.46 P15D-PM-GDF-1550 S-具体光纤类型	P9-PM980 P15-PM1550 P19-PM1950 P10/125/08D-PM10/125um,NA0.08/0.46 P10/130/15D-PM10/130um,NA0.15/0.46 P15D-PM-GDF-1550 S-具体光纤类型	08=0.8m 10=1.0m 20=2.0m S=其他	1-P1 2-P2 3-P3 4-P4

选型参考 MCPMCPS&MFA-976-1064-F-030-P9-P10/125/08D-10-3

保偏包层功率剥离器&模场适配器，泵浦波长976nm，信号波长1064nm，信号光正向传输，剥离功率30W，输入光纤PM980，输出光纤PM10/125um,NA0.08/0.46，光纤长度1米，裸纤，采用80x12x8mm壳体封装。

如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
