产品名称 : 50GHz保偏密集波分复用器
产品型号：MCPMDWDM-05-C34-L-F-P15-10-L-FA
功率 : 0.5W 1W 5W 10W
光纤类型 : PM1550
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高通道隔离度
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
|
工作波长
|
nm
|
ITU Grid
|
|
|
中心波长精度
|
nm
|
±0.05
|
|
|
信道间隔
|
GHz
|
50
|
|
|
透射波长
|
带宽（min）@-1dB
|
nm
|
0.20
|
|
带宽（min）@-3dB
|
nm
|
0.28
|
|
|
插入损耗（max）C→P
|
dB
|
0.8（单轴工作IL1.0）
|
|
|
隔离度（min）C→P非邻近通道
|
dB
|
30
|
|
|
反射波长
|
插入损耗（max）C→R
|
dB
|
0.4（单轴工作0.6）
|
|
隔离度（min）C→R非邻近通道
|
dB
|
13
|
|
|
消光比（min）
|
dB
|
18
|
|
|
回波损耗（min）
|
dB
|
40
|
|
|
承受功率
|
W
|
0.5、1、2、5、10可选
|
|
|

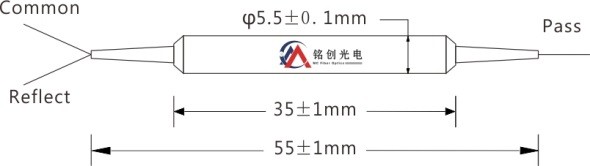

产品尺寸
|
mm
|
Φ5.5xL35
|
|
|
工作轴
|
-
|
双轴工作 or pass端单轴工作
|
|
|
光纤类型
|
-
|
PM1550 Fiber
|
|
|
承受拉力
|
N
|
5
|
|
|
工作温度
|
℃
|
-5 ~ +70
|
|
|
储存温度
|
℃
|
-20 ~ +85
|
|
|
MCPMDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
通道间隔
|
通道波长
|
功率大小
|
工作轴
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
05-50GHz
1-100GHz
2-200GHz
|
C01-C01
C02-C02
S-其他
|
L-≤0.5W
1-1W
5-5W
|
B-双轴工作
S-慢轴截止
F-快轴截止
|
P15-PM1550
|
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
