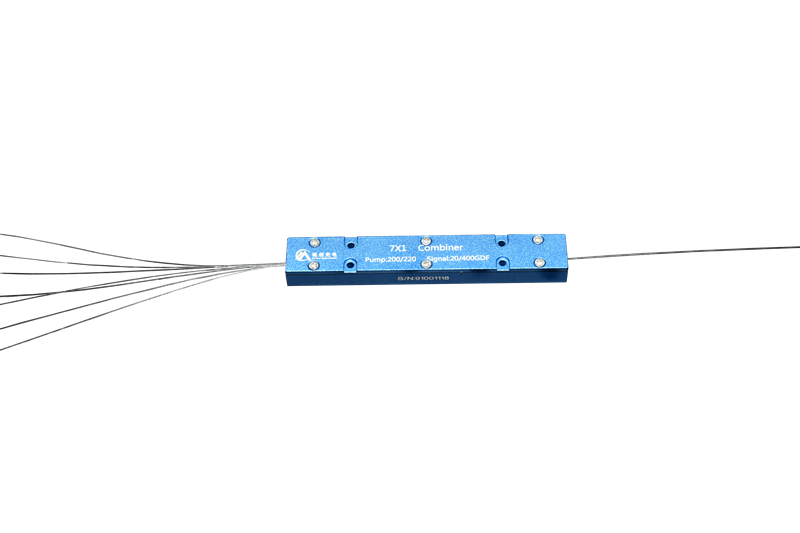

产品名称 : 2um（6+1）x1泵浦&保偏信号合束器
产品型号：MCPMPSC-61-F-2000-793/25-105/125/22-P19-P10/130/15D-10-3
工作波长: 1900-2050nm
功率 : 25W 50W 100W 200W
光纤类型 : PM1950 PM-GDF-10/130-2000-M
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
-
|
（6+1）x1
|
|
信号波长范围
|
nm
|
1950-2050
|
|
泵浦波长范围
|
nm
|
780-1000
|
|
泵浦光纤类型
|
-
|
105/125um NA0.22
|
|
信号输入光纤类型
|
-
|
PM1950,PM10/130um,NA0.15/0.46或其它
|
|
输出光纤类型
|
-
|
PM10/130um,NA0.15/0.46,PM25/400um,NA0.09/0.46或其它
|
|
信号波长插入损耗（最大值）
|
dB
|
0.7
|
|
信号波长插入损耗（典型值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
93
|
|
消光比
|
dB
|
>18
|
|
M2
|
-
|
＜1.3
|
|
隔离度
|
dB
|
20
|
|
光纤长度
|
m
|
0.8或其它
|
|
封装尺寸
|
mm
|
P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
信号波长(nm)
|
泵浦光纤
|
输入信号光纤
|
输出光纤
|
信号插损（max）
|
消光比（min）
|
泵浦效率（min）
|
单臂功率(max)
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM1950
|
PM10/130um,NA0.15/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM10/130um,NA0.15/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/250um,NA0.09/0.46
|
0.7dB
|
16dB
|
93%
|
100W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/400um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
*其它指标要求和高功率条件可协商；如有特殊要求，可特别提出。
|

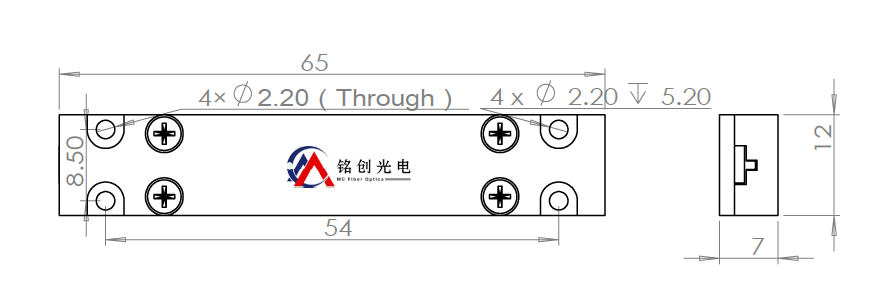

封装尺寸
|
P2
|
P3
|
P4
|
|
mm
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
（N+1）x1
|
方向
|
信号波长
|
泵浦波长/泵浦功率
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
|
| 61-(6+1)x1 |
F-正向
B-反向
|
2000-2000nm
S-其他
|
793/25-793nm 25W
S-其它
|
105/125/22-105/125um NA0.22
S-其它
|
P19-PM1950
P10/130/15D-
PM10/130um NA0.15/0.46
S-具体光纤类型 |
P10/130/15D-
PM10/130um NA0.15/0.46
S-具体光纤类型 |
|
|
⑧
|
⑨
|
||||||
|
光纤长度
|
封装类型
|
||||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
