产品名称 : 1.5um（6+1）x1泵浦&保偏信号合束器
产品型号：MCPMPSC-61-F-1550-976/25-105/125/22-P12/130/20D-P25/300/09D-10-3
工作波长:1500-1570nm
功率 : 10W 20W 30W 50W 100W
光纤类型 : PM1550 PM12/130um,NA0.20/0.46
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光学通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
-
|
（6+1）x1
|
|
信号波长范围
|
nm
|
1530-1575
|
|
泵浦波长范围
|
nm
|
780-1000
|
|
泵浦光纤类型
|
-
|
105/125um NA0.22
|
|
信号输入光纤类型
|
-
|
PM12/130um,NA0.20/0.46
|
|
输出光纤类型
|
-
|
PM25/300um,NA0.09/0.46
|
|
信号插入损耗（最大值）
|
dB
|
0.7
|
|
泵浦效率（最小值）
|
%
|
95
|
|
消光比
|
dB
|
18
|
|
单臂输入功率
|
W
|
100
|
|
M2
|
-
|
＜1.3
|
|
隔离度
|
dB
|
20
|
|
光纤长度
|
m
|
0.8或其它
|
|
封装尺寸
|
mm
|
P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
信号波长(nm)
|
泵浦光纤
|
输入信号光纤
|
输出光纤
|
信号插损(max)
|
消光比(min)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
PM1550
|
PM-GDF-1550
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
PM-GDF-1550
|
PM-GDF-1550
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
PM12/130um,NA0.20/0.46
|
PM12/130um,NA0.20/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
PM12/130um,NA0.20/0.46
|
PM25/300um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
*其它指标要求和高功率条件可协商；如有特殊要求，可特别提出。
|

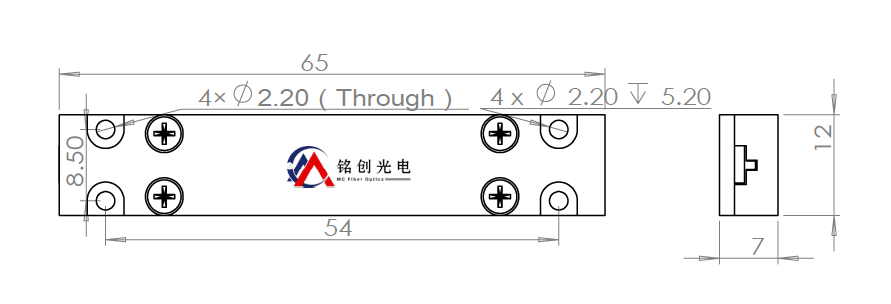

封装尺寸
|
P2
|
P3
|
P4
|
|
mm
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
(N+1)x1
|
方向
|
信号波长
|
泵浦波长/泵浦功率
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
|
|
61-(6+1)x1
|
F-前向
B-后向
|
1550-1550nm
S-其他
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22
-105/125um NA0.22
S-其它
|
P12/130/20D-
PM12/130um NA0.20/0.46
S-具体光纤类型
|
P25/300/09D- PM25/300um NA0.09/0.46
S-具体光纤类型
|
|
|
⑧
|
⑨
|
||||||
|
光纤长度
|
封装类型
|
||||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
