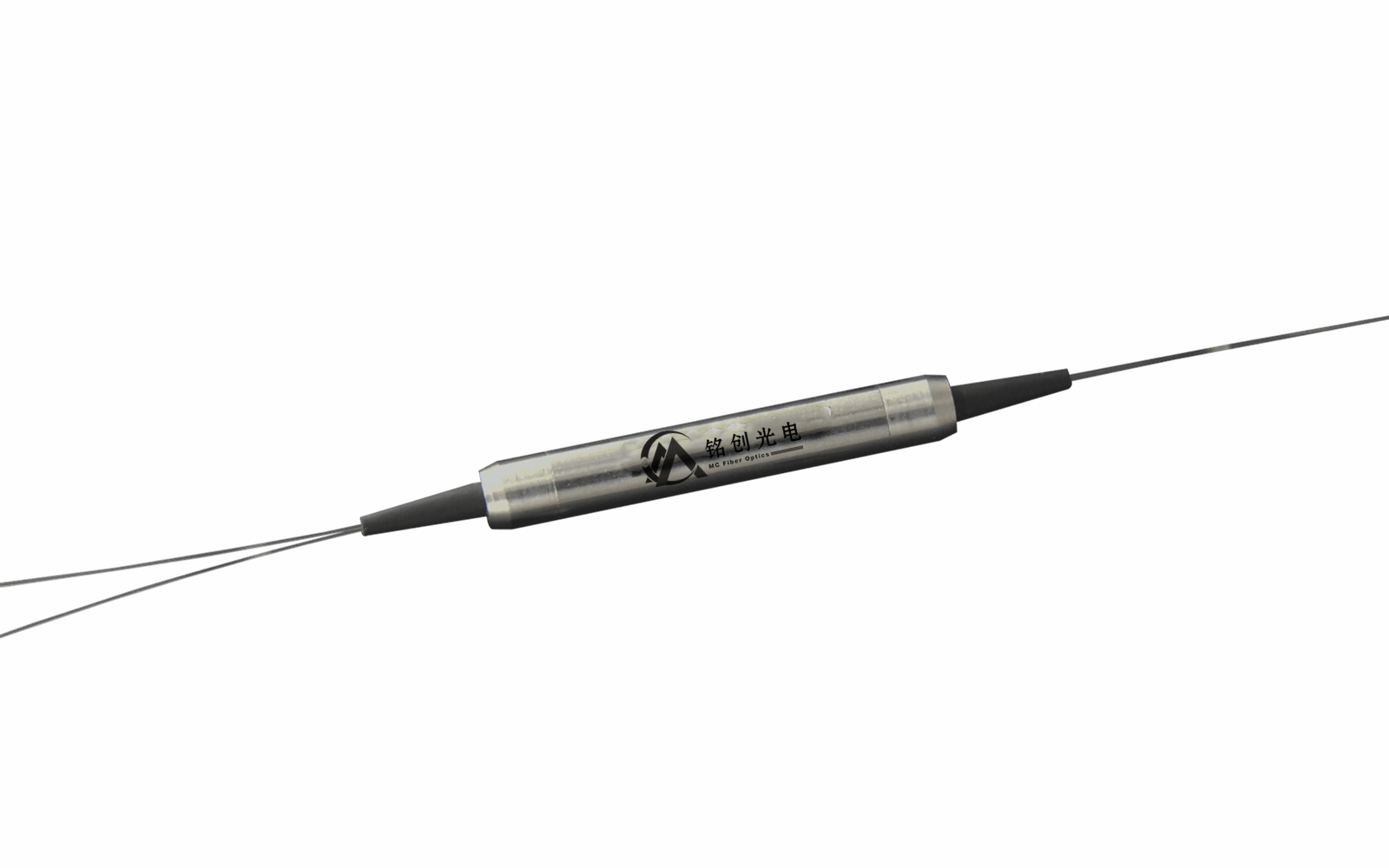

产品名称 : 980/1064nm波分复用器+隔离器集成器件
产品型号：MCWTIH-9806-S-00-C-F-H1-10-L-FA
工作波长:980/1064nm
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
|
|
单双级
|
-
|
单级
|
|
|
信号波长
|
nm
|
1064
|
|
|
信号波长范围
|
nm
|
±5
|
|
|
信号端插损（max）
|
dB
|
2.2
|
|
|
信号隔离度（min）
|
dB
|
32
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
|
Pump channel
|
dB
|
12
|
|
|
泵浦波长范围
|
nm
|
960-990
|
|
|
插入损耗（Pump to Common）
|
dB
|
≤0.7
|
|
|
偏振相关损耗
|
dB
|
0.15
|
|
|
回波损耗（min）
|
dB
|
50
|
|
|
最大承受功率(CW)
|
mW
|
200
|
|
|
峰值功率
|
KW
|
1,5,10
|
|
|
光纤类型
|
-
|
Hi1060
|
|
|
拉力
|
N
|
5
|
|
|
封装尺寸
|
mm
|
φ5.5XL35
|
|
|
工作温度
|
℃
|
-5~+70
|
|
|
储存温度
|
℃
|
-40~+85
|
|
|
MCWIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波长
|
单双级
|
功率大小
|
功率类型
|
泵浦方式
|
光纤类型
|
光纤长度
|
套管类型
|
接头类型
|
|
|
9806-980/1064nm
|
S-单级
|
00-200mW
S-其它
|
P-脉冲
C-连续
|
B-后向泵浦
F-正向泵浦
|
H1-Hi1060
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
